Machine à souder à rouleaux pour cages d'armature CNC
2025/11/11 08:58
La machine à souder par rouleaux CNC pour cages d'armature est un appareil intelligent piloté par automate programmable (PLC) destiné à la production de cages d'armature. Son apparition a mis fin au liage manuel traditionnel des cages d'armature et a considérablement amélioré l'efficacité de la construction de ponts et de lignes ferroviaires à grande vitesse en Chine.
Selon une étude de GIR, le chiffre d'affaires mondial des machines à souder les cages d'armature s'élevait à environ 394 millions de dollars en 2024 et devrait atteindre 545 millions de dollars d'ici 2031. Le taux de croissance annuel composé (TCAC) de 2025 à 2031 sera de 4,7 %, ce qui indique une croissance soutenue de la demande du marché.
01 Haute efficacité et précision
Le projet de la section ouest de Hanzhong, sur la ligne ferroviaire de Shitian, a introduit des machines de soudage par rouleaux pour cages d'armature de pieux forés, transformant ainsi les chantiers en ateliers. Cette innovation a permis d'améliorer considérablement la qualité et l'efficacité du processus, tout en réduisant les coûts.
Les données de terrain montrent que pour la préparation des matériaux et le soudage par rouleaux, 8 ouvriers par équipe travaillent en deux équipes (soit 16 ouvriers au total par jour), produisant 12 cages d'armature finies (de 18 à 20 mètres de long chacune). En revanche, 16 ouvriers manuels ne peuvent produire que 3 cages d'armature finies par jour, ce qui signifie que l'efficacité de la machine est quatre fois supérieure à celle du travail manuel.

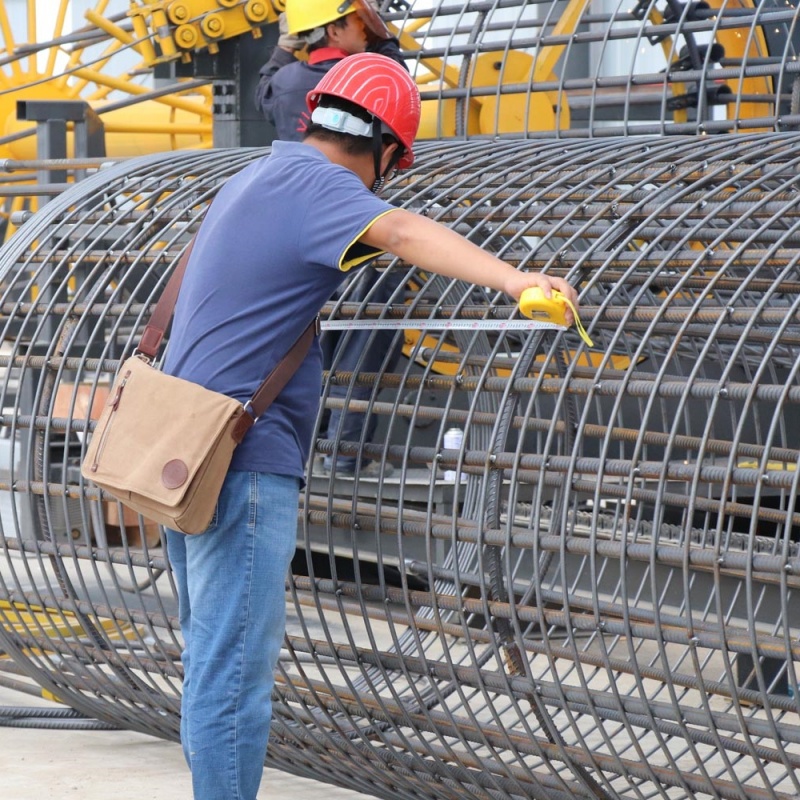

Grâce à la mécanisation, l'espacement entre les armatures principales et les étriers est uniforme, et le diamètre des cages d'armature est constant, répondant pleinement aux exigences de qualité du produit.
Lors de la production manuelle d'armatures métalliques, les chefs de chantier devaient inspecter le site de production presque quotidiennement. Avec la mécanisation, les armatures produites automatiquement ne sont plus soumises à inspection.
02 Technologie de base

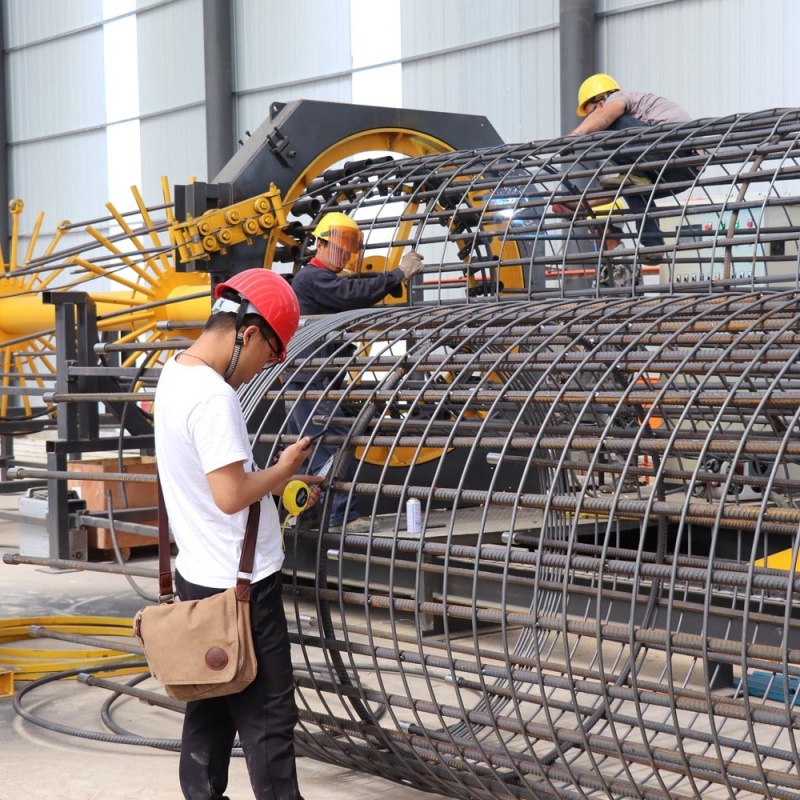

Conformément aux exigences de construction, la machine à souder à rouleaux CNC pour cages d'armature fait d'abord passer les renforts principaux à travers les conduits des gabarits correspondants dans le plateau tournant fixe et les insère dans les manchons correspondants du plateau tournant mobile pour la fixation.
L'extrémité de l'armature d'enroulement est d'abord soudée à une armature principale. Ensuite, la plaque tournante fixe et la plaque tournante mobile tournent pour enrouler l'armature autour des armatures principales (la plaque tournante mobile tourne tout en avançant), la soudure étant effectuée simultanément.
L'équipement garantit une qualité de traitement stable et fiable. Le fonctionnement mécanisé assure un espacement uniforme entre les armatures principales et les armatures d'enroulement, un diamètre constant des cages d'armature et une qualité de produit pleinement conforme aux exigences du cahier des charges.
Comme les renforts principaux sont répartis uniformément sur la circonférence, le joint à recouvrement de plusieurs cages d'armature est pratique, ce qui permet de gagner du temps de levage.
03 Percées innovantes
Face à la diversification des besoins en construction d'infrastructures, la demande en cages d'armature à diamètre variable est également en hausse. Le dispositif à diamètre variable est un élément essentiel pour la fabrication de cages d'armature de différentes tailles et spécifications.
Actuellement, les machines à souder les rouleaux de cages d'armature à diamètre variable utilisent principalement trois types de dispositifs de variation de diamètre : l'entraînement par chaîne, l'entraînement par arbre fileté et l'entraînement par plateau. Cependant, chacun de ces types présente certains inconvénients.
Pour résoudre ce problème, des chercheurs ont mis au point un système de commande pour machine à souder à rouleaux basé sur un automate programmable, la technologie sans fil LoRa (radio longue portée) et la technologie infrarouge. Ce système permet la variation automatique du diamètre, le soudage rotatif et l'alimentation en barres d'ancrage de la machine à souder à rouleaux.
Grâce à l'innovation technologique, le niveau d'automatisation des machines à souder les rouleaux a été continuellement amélioré, et l'exhaustivité et la technologie de traitement de la production de cages d'armature ont été continuellement optimisées, répondant ainsi mieux aux exigences fondamentales de la construction moderne.
04 Perspectives d'application
Les machines de soudage par rouleaux à commande numérique pour cages d'armature sont largement utilisées dans la construction industrielle et civile, les projets routiers, de ponts, de tunnels et miniers.
Prenons l'exemple du projet de dépôt de la section 3 de la ligne 4 du métro de Fuzhou : ce projet exigeait une standardisation et une mécanisation poussées, ainsi qu'un positionnement de haute qualité pour le traitement des cages d'armature des pieux forés. L'adoption de machines à souder les cages d'armature par rouleaux a permis d'obtenir des résultats remarquables en termes de rapidité, de qualité et de rentabilité.
À l'avenir, grâce aux progrès technologiques constants, les machines de soudage par rouleaux entièrement automatiques pour cages d'armature deviendront plus intelligentes. De 2025 à 2030, le marché chinois de ces machines continuera de croître.
Les équipements de soudage automatisés par rouleaux améliorent considérablement la vitesse de production, permettent également de réaliser des économies de main-d'œuvre et de réduire les coûts de construction, générant ainsi des avantages économiques et sociaux importants pour le secteur de la construction.
Dans la vague de construction urbaine et rurale, cet équipement intelligent devient progressivement un outil de production indispensable sur les chantiers modernes.
