1. Introduction : Définition de base de la machine de soudage de cage de pieu carré
Une machine de soudage de cage de pieu carré est un équipement spécial de traitement de barres d'armature CNC, spécialement utilisé pour fabriquer des cages de renforcement carrées correspondant aux pieux en béton préfabriqués carrés, aux colonnes de fondation carrées et aux composants souterrains rectangulaires. Elle résout complètement divers défauts de qualité causés par le liage manuel et les équipements de cage ronde modifiés.

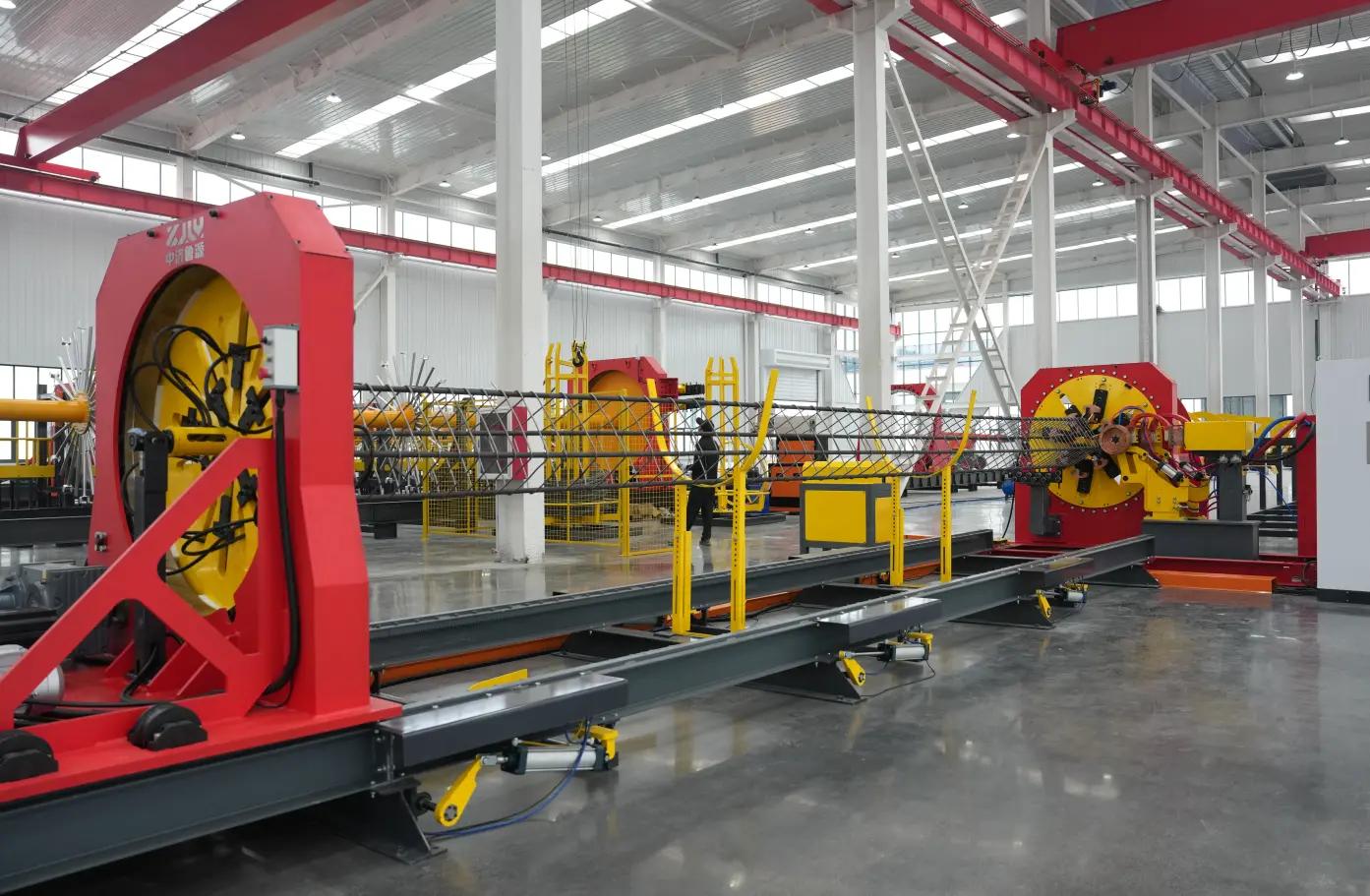

![machine à souder les cages de pieux carrés]( "machine à souder les cages de pieux carrés")
Pour les usines de composants en béton préfabriqué, les entreprises de construction de pieux et les grandes entreprises d'infrastructure, une machine de soudage de cages de pieux carrés stable et fiable détermine directement la précision dimensionnelle, la régularité des soudures et la production quotidienne des cages d'armature. Ces dernières années, la demande de machines de soudage entièrement automatiques pour cages de pieux carrés a fortement augmenté sur les marchés mondiaux de la construction, notamment en Asie du Sud-Est, en Australie, en Argentine et au Moyen-Orient. De nombreux pays ont édicté des codes stricts pour les structures en béton, interdisant les cages d'armature liées manuellement pour les pieux carrés porteurs.
De nombreux acheteurs étrangers confondent les machines de soudage de cages pour pieux carrés avec les équipements ordinaires de traitement de cages circulaires. La différence fondamentale réside dans le cadre de formage et la disposition de soudage. Les machines pour cages circulaires utilisent des disques rotatifs pour le formage, tandis que les machines de soudage de cages pour pieux carrés adoptent des outillages de positionnement carrés fixes avec des torches de soudage indépendantes pour chaque bord et coin, évitant ainsi la déformation de la cage, les soudures inégales et les écarts dimensionnels. Que vous exploitiez une petite usine de traitement de préfabriqués ou un grand atelier de fabrication d'armatures, il est essentiel de bien comprendre les fonctions principales des machines de soudage de cages pour pieux carrés avant l'achat.
2. Structure principale et flux de travail de la machine de soudage de cages pour pieux carrés
Une machine de soudage de cages pour pieux carrés standard se compose de cinq modules principaux reliés par un système de contrôle intelligent PLC, réalisant un formage entièrement automatique sans réglage manuel répété des paramètres.
2.1 Cadre principal et moule de positionnement carré
La machine de soudage de cages carrées adopte un châssis principal lourd soudé avec des poutres en H épaissies, résistant à la déformation et à la distorsion lors d'une production à grande vitesse à long terme. Des moules de positionnement carrés remplaçables s'adaptent aux longueurs de côté de pieux carrés courants allant de 200 mm à 600 mm. L'outillage peut verrouiller simultanément 4 à 12 barres d'armature longitudinales pour garantir des barres principales parallèles et une largeur uniforme sur les quatre côtés des cages finies — un avantage essentiel que les machines à cages rondes modifiées ne peuvent pas atteindre.
2.2 Système d'alimentation et d'enroulement automatique des étriers
Équipée d'un mécanisme d'enroulement d'étrier à entraînement servo, la soudeuse de cages de pieux carrés permet un réglage en continu de l'espacement des étriers de 50 mm à 400 mm. Pendant l'enroulement, les servomoteurs contrôlent de manière synchrone le mouvement du chariot, limitant l'erreur d'espacement des étriers à ±2 mm et respectant les normes internationales de construction en acier BS 4449 et ISO 1461. Les opérateurs n'ont qu'à saisir la longueur totale de la cage et l'espacement des étriers sur l'écran tactile ; la soudeuse de cages de pieux carrés ajuste automatiquement la vitesse d'enroulement sans calibrage manuel.
2.3 Unité de soudage automatique
Les modèles de base des soudeuses de cages de pieux carrés utilisent la technologie de soudage par points par résistance et sont équipés de bras robotisés de soudage automatique pour éviter les soudures à froid, les décollements de soudure et la surchauffe des armatures principales. Par rapport au soudage manuel, les soudeuses de cages de pieux carrés équipées de systèmes de soudage robotisés réduisent les besoins en main-d'œuvre de 70 % et éliminent complètement l'instabilité de la qualité de soudage due à la fatigue de l'opérateur.
Système de contrôle intelligent CNC PLC 2.4
Tous les paramètres de production de la machine de soudage de cages de pieux carrés sont gérés de manière centralisée par un automate industriel (PLC) et un écran tactile couleur. Elle peut stocker des modèles de paramètres pour différentes spécifications de pieux carrés, permettant un changement de modèle en seulement 30 secondes. Les utilisateurs peuvent consulter la production quotidienne en temps réel, les enregistrements de défauts de soudage et les heures de fonctionnement de l'équipement.
Flux de production complet de la machine de soudage de cages de pieux carrés
Placez les barres d'armature longitudinales principales sur le moule de positionnement carré de la machine de soudage de cages de pieux carrés ;
Saisissez la longueur du côté du pieu carré, la longueur totale, l'espacement des étriers et les paramètres de courant de soudage via l'écran tactile ;
Le mécanisme d'alimentation automatique des étriers enroule en spirale l'acier autour des barres d'armature principales fixes ;
Les postes de soudage / bras robotisés effectuent le soudage par points à toutes les jonctions entre les étriers et les barres d'armature principales ;
La machine de soudage de cages de pieux carrés se réinitialise automatiquement et passe au cycle de production suivant.
3. Principaux scénarios d'application de la machine à souder les cages de pieux carrés
Production de pieux carrés en béton précontraint préfabriqué : l'application principale des machines à souder les cages de pieux carrés.
Projets de renforcement des fondations routières et ferroviaires à grande vitesse : les cages de renforcement à haute rigidité pour les poteaux de soutènement rectangulaires souterrains et les pieux carrés antidérapants dans les infrastructures de transport sont tous traités par des machines à souder les cages de pieux carrés.
Projets de fondations portuaires, hydrauliques et de ponts : les pieux carrés portuaires nécessitent des soudures anticorrosion très uniformes, qui ne peuvent être produites en série qu'avec des machines à souder les cages de pieux carrés stables.
Structures de soutènement rectangulaires pour les projets de métro et de tunnel : les cages segmentées rectangulaires pour les parois latérales des tunnels peuvent être traitées par des machines à souder les cages de pieux carrés avec des moules personnalisés.
Ateliers de transformation de préfabriqués de petite et moyenne taille : les machines de soudage de cages de pieux carrés miniatures compactes conviennent aux usines disposant d'un espace d'atelier limité et de besoins de production quotidiens modérés.
4. Avantages clés de la machine de soudage de cages de pieux carrés par rapport à la fabrication manuelle et aux équipements de cages rondes rétrofités
4.1 Efficacité de production considérablement améliorée
Une machine entièrement automatique de soudage de cages de pieux carrés termine une cage carrée standard de 12 mètres en 10 à 15 minutes, tandis que le liage et le soudage manuels pour la même taille prennent au moins 3 à 4 heures. Une machine de soudage de cages de pieux carrés, opérée par seulement 1 à 2 ouvriers, peut remplacer une équipe de ferraillage de 8 à 12 personnes, réduisant considérablement les coûts de main-d'œuvre mensuels des usines de préfabrication.
4.2 Qualité de soudage uniforme et stable
Les cages carrées fabriquées manuellement souffrent souvent de soudures manquantes, d'un espacement incohérent des étriers et de déformations de la cage, ce qui entraîne des risques de sécurité cachés pour les pieux en béton. Chaque joint soudé par les machines de soudage de cages de pieux carrés présente une résistance standard unifiée, et les cages finies sont exemptes de déformations, passant avec succès toutes les inspections tierces des matériaux de construction.
4.3 Réduction des coûts d'exploitation à long terme
Bien que l'investissement initial d'une machine de soudage de cages de pieux carrés soit plus élevé que celui des équipes manuelles temporaires, le coût de l'équipement peut être récupéré en 3 à 6 mois grâce aux économies de main-d'œuvre et à la réduction des déchets d'acier. La découpe et le liage manuels entraînent une perte d'acier de 8 % à 12 %, tandis que le positionnement précis des machines de soudage de cages de pieux carrés limite les pertes de matériaux à moins de 3 %. Les cages de renforcement standardisées réduisent également la consommation de béton lors des procédures de coulée ultérieures.
4.4 Fonction de formage carré exclusive indisponible sur les équipements rétrofités
De nombreux acheteurs tentent de modifier des machines à cages circulaires pour produire des cages carrées, mais les équipements modifiés ne peuvent pas résoudre les défauts de soudure aux angles et la déformation des cages. Le cadre de positionnement carré dédié des machines à souder les cages de pieux carrés garantit un formage à angle droit standard, une fonction que les machines à cages rondes modifiées ne possèdent pas.
5. Critères clés de sélection pour une machine à souder les cages de pieux carrés
Les acheteurs négligent souvent les paramètres essentiels lors de l'achat de machines à souder les cages de pieux carrés, ce qui entraîne des spécifications d'équipement inadaptées et une capacité de production inutilisée. Voici les normes d'achat essentielles :
Plage de longueur de côté réglable pour pieux carrés : Confirmez que les dimensions des moules de la machine à souder les cages de pieux carrés couvrent vos spécifications principales de pieux carrés. Les modèles standard prennent en charge des longueurs de côté de 200 à 600 mm, tandis que les machines à souder les cages de pieux carrés personnalisées de grande taille peuvent atteindre un maximum de 800 mm.
Recommandation de configuration de soudage : Les machines de soudage automatique robotisées pour cages de pieux carrés sont fortement recommandées.
Longueur maximale de cage traitable : Sélectionnez une course de chariot correspondant à votre type de pieu le plus long. La longueur standard est de 12 mètres, et des machines de soudage de cages de pieux carrés étendues de 18 à 24 mètres sont disponibles sur mesure.
Certification du système de contrôle : Les machines de soudage de cages de pieux carrés de qualité exportation adoptent des composants électriques et API certifiés CE pour passer facilement les douanes en Europe, en Australie, en Amérique latine et dans d'autres régions.
Correspondance de la production quotidienne : La capacité de production de la machine de soudage de cages de pieux carrés doit correspondre à la capacité de coulage du béton de votre usine de préfabrication afin d'éviter les goulots d'étranglement de production ou l'inactivité des équipements.
Service après-vente et de personnalisation : Les fabricants fiables peuvent personnaliser des moules exclusifs pour les machines de soudage de cages de pieux carrés et fournir des conseils d'installation sur site à l'étranger ainsi qu'un approvisionnement à long terme en pièces de rechange.

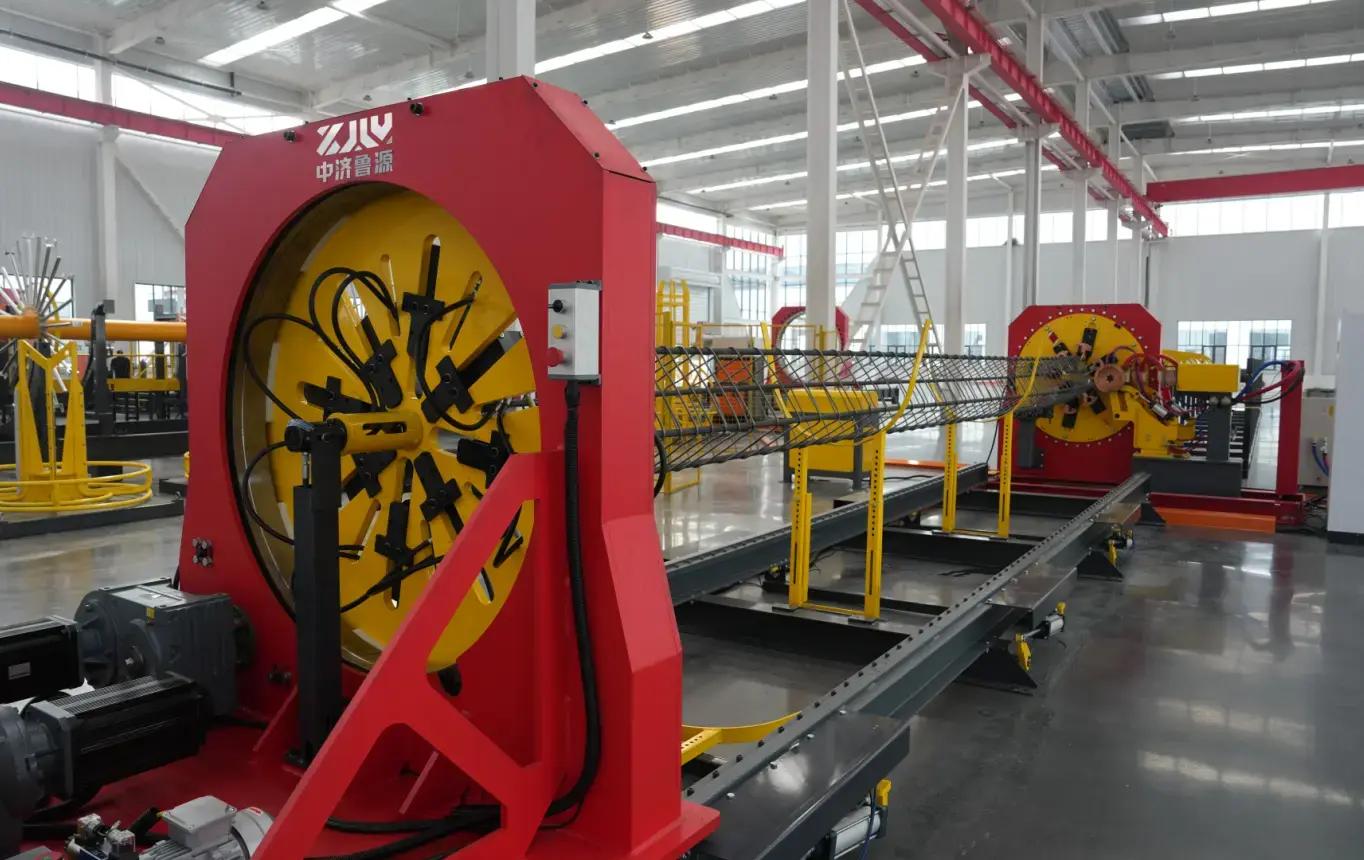

![machine à souder les cages de pieux carrés]( "machine à souder les cages de pieux carrés")
6. Questions fréquentes sur la machine à souder les cages de pieux carrés
Q1 : Combien d'ouvriers sont nécessaires pour faire fonctionner une machine à souder les cages de pieux carrés ?
R : Une machine à souder les cages de pieux carrés entièrement automatique ne nécessite que 1 à 2 ouvriers pour l'alimentation en matières premières et le transport des cages finies. Les machines compactes miniatures à souder les cages de pieux carrés peuvent être entièrement exploitées par un seul ouvrier.
Q2 : Des robots de soudage peuvent-ils être installés sur les machines à souder les cages de pieux carrés de base existantes ?
R : Les machines à souder les cages de pieux carrés de nouvelle génération réservent des interfaces de montage pour les robots de soudage automatiques. Si vous avez précédemment acheté une machine à souder les cages de pieux carrés de base par points, le fabricant d'origine peut fournir des kits de rétrofit robotique pour améliorer la précision de soudage sans remplacer le châssis principal de la machine.
Q3 : Les machines à souder les cages de pieux carrés peuvent-elles s'adapter aux tensions locales dans le monde entier ?
A : Toutes les machines de soudage de cages de pieux carrés orientées vers l'exportation prennent en charge les tensions standard locales personnalisées (monophasé 220 V, triphasé 380 V, norme australienne 415 V, triphasé latino-américain 220 V). Aucun transformateur supplémentaire n'est requis après la livraison de la machine.
7. Conclusion
L'accélération de la construction d'infrastructures mondiales fait des pieux en béton carrés préfabriqués standardisés la solution de fondation dominante, ce qui entraîne une demande mondiale croissante pour les machines de soudage de cages de pieux carrés. En tant qu'équipement spécial de traitement des armatures CNC, il surpasse la fabrication manuelle et les machines à cages rondes modifiées en termes d'efficacité de production, de qualité des produits finis et d'avantages économiques à long terme, servant d'équipement de production de base pour les usines de composants préfabriqués et les entreprises de pieux dans le monde entier.
Nous pouvons fournir des solutions personnalisées de machines de soudage de cages de pieux carrés. Tout équipement subit des essais complets en atelier avant la livraison, accompagné de manuels de spécifications techniques complets et de devis directs d'usine avantageux. Nous offrons une consultation personnalisée clé en main pour les partenaires de l'industrie de la construction dans le monde entier. Si vous avez besoin de paramètres détaillés, de vidéos de projets sur site ou de devis officiels pour les machines de soudage de cages de pieux carrés, contactez notre équipe commerciale pour des solutions exclusives.
